Q-400数字图像技术DIC系统
- 资料
点击下载
Q-400应用
高级材料 (CFRP、木材、聚乙烯纤维、金属泡沫、橡胶等)
零部件试验 (位移，应变等) 断裂力学
材料试验 (杨氏模量泊松比弹塑性
有限元分析验证
高速应用 (动力学测量瞬态事件)
高级材料 (CFRP、木材、聚乙烯纤维、金属泡沫、橡胶等)
零部件试验 (位移，应变等) 断裂力学
材料试验 (杨氏模量泊松比弹塑性
有限元分析验证
高速应用 (动力学测量瞬态事件)
特点：
• 测量结果的三维显示
• 快速简单的自动标定
• 测量精度和质量的在线反馈
• 增强的触发功能
• 可使用不同的坐标系
• 扩展的输入与输出展

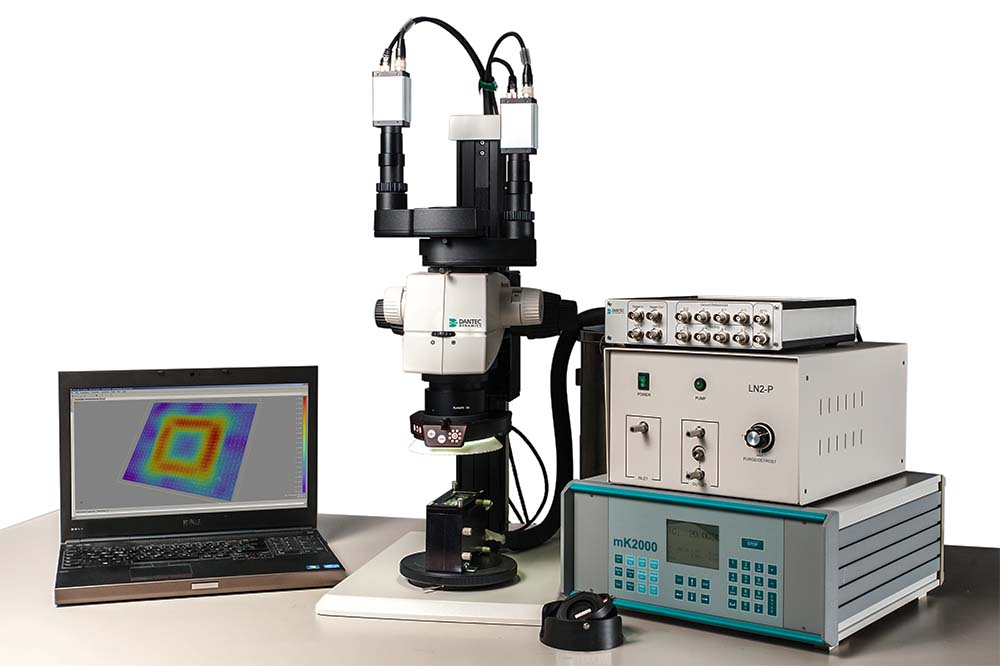

概述：3D 数字图像相关系统 Q-400 是用于对零部件和材料进行非接触式三维全场变形和应变测量分析的光学系统。
真实全场的定量分析：Q-400 系统可用于测量任意载荷（如拉伸、压缩、 弯曲、扭转或复合载荷）下的三维材料参数与零部件的全场应变以及疲劳测试。此外，Q-400还涵盖了高速形变测量、断裂力学等其它应用。
测量原理：在被测物表面随机的制造黑白斑点图。该斑点图可以采用在白基色上喷洒的大小不均的小黑点形成。用两个CCD相机对物体表面观测记录图像。采用专门的图形相关算法，对每个相机记录的图像的对应予以识别，重构物体表面的三维图像。相机的全部内部参数（焦距、焦点、径向和横向畸变）和外部参数（相机位置、物体坐标系等）均由相机前面加一块标定板来测定，多次记录标定板在不同方位的观测图像即可完成标定。标定参数可在几秒钟内算出，并显示达到的标定精度。采用这些标定参数，就可以用三角测量原理确定物体上每点的三维坐标。如果连续记录物体受载荷作用时发生形变的图像，就可以自动测量物体表面每个点的位移及表面的变形场，再计算得到表面的应变场。
概述：3D 数字图像相关系统 Q-400 是用于对零部件和材料进行非接触式三维全场变形和应变测量分析的光学系统。
真实全场的定量分析：Q-400 系统可用于测量任意载荷（如拉伸、压缩、 弯曲、扭转或复合载荷）下的三维材料参数与零部件的全场应变以及疲劳测试。此外，Q-400还涵盖了高速形变测量、断裂力学等其它应用。
测量原理：在被测物表面随机的制造黑白斑点图。该斑点图可以采用在白基色上喷洒的大小不均的小黑点形成。用两个CCD相机对物体表面观测记录图像。采用专门的图形相关算法，对每个相机记录的图像的对应予以识别，重构物体表面的三维图像。相机的全部内部参数（焦距、焦点、径向和横向畸变）和外部参数（相机位置、物体坐标系等）均由相机前面加一块标定板来测定，多次记录标定板在不同方位的观测图像即可完成标定。标定参数可在几秒钟内算出，并显示达到的标定精度。采用这些标定参数，就可以用三角测量原理确定物体上每点的三维坐标。如果连续记录物体受载荷作用时发生形变的图像，就可以自动测量物体表面每个点的位移及表面的变形场，再计算得到表面的应变场。
